УДК 629.7.036.001(07.58)
Исследование термодинамического цикла двухкамерного турбореактивного двигателя
В.Л. Письменный
Рассмотрены термодинамические циклы идеального и реального двухкамерного турбореактивного двигателя. Дан анализ их особенностей и принципов выбора оптимальных параметров. Показаны теоретические возможности получения различных удельных тяг и удельных расходов топлива двухкамерными турбореактивными двигателями.
В последнее время наблюдается тенденция к
существенному снижению степени двухконтурности
форсированных двухконтурных турбореактивных
двигателей (ТРДДФ), предназначенных для
многоцелевых сверзвуковых самолетов. Так,
например, двигатель, разрабатываемый в США по
программе ATF создания перспективного
истребителя, должен иметь температуру Тг*=1800
К, степень повышения давления Пк = 25 и степень двухконтурности m = 0,25.
Столь значительное снижение параметра m
объясняется повышением доли форсированных
режимов в общей наработке двигателей. В связи с
этим становится более выгодным понижать расходы
топлива на форсированных режимах, чем на
крейсерских, что возможно при значительном
снижении параметра m. В сложившейся ситуации
альтернативой двухконтурному форсированному
двигателю может стать двухкамерный
турбореактивный двигатель [1] (рис. 1), у которого
диапазон изменения удельных расходов топлива по
режимам существененно уже.

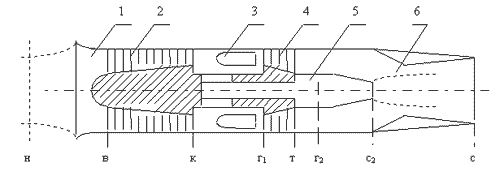

Рис. 1
Двухкамерный ТРД (ТРДК) состоит из входного устройства 1, компрессора 2, основной камеры сгорания 3, турбины 4, дополнительной камеры сгорания 5, эжекторного сопла 6. При этом основная камера сгорания 3 расположена между компрессором 2 и турбиной 4, а дополнительная камера сгорания 5 расположена между турбиной 4 и эжекторным соплом 6 и соединена с компрессором 2 каналом, проходящим через вал двигателя. Эжекторное сопло 6 - сверхзвуковое с регулируемым вторичным (внешним) соплом и нерегулируемым первичным (внутренним) соплом, являющимся продолжением камеры сгорания 5.
Работа двигателя осуществляется следующим образом. Воздух из атмосферы через входное устройство 1 поступает в компрессор 2 для сжатия. Сжатый до заданного давления воздух делится на два потока.
Первый поток поступает в основную камеру сгорания 3, куда одновременно через форсунки впрыскивается мелкораспыленное топливо. Образующийся в результате сгорания газ поступает на турбину 4, которая приводит во вращение компрессор 2. Выходящий из турбины газ поступает с дозвуковой скоростью во вторичное сопло.
Второй поток через канал внутри вала поступает в дополнительную камеру сгорания 5, куда одновременно через форсунки впрыскивается мелкораспыленное топливо. Образовавшийся в результате сгорания газ истекает со звуковой (сверхзвуковой) скоростью из первичного во вторичное сопло.
В дозвуковой части вторичного сопла первый и второй потоки движутся параллельно с ускорением, практически, не перемешиваясь [2] . В критическом сечении скорость первого потока достигает скорости звука, после чего начинается смешение потоков. На срезе сверхзвукового сопла скорости истечения обоих потоков достигают максимальных значений, что создает высокую удельную тягу.
Идеальный двухкамерный ТРД. Идеальным, с газодинамической точки зрения, двухкамерным ТРД можно считать двигатель, у которого работа основного цикла в максимальной степени передается дополнительному циклу, т.е. выполняется условие: Пк = Пт, где Пк - степень повышения давления в компрессоре; Пт - степень понижения давления на турбине (здесь и дальше Пк и Пт берутся по заторможенным параметрам). При этом:
Здесь и дальше будем рассматривать состояние воздуха или продуктов сгорания в характерных сечениях и за каждым агрегатом двигателя, в котором происходит то или иное преобразование энергии, и обозначать эти сечения индексами, соответствующими агрегатам, за которыми располагаются данные сечения (рис. 1).

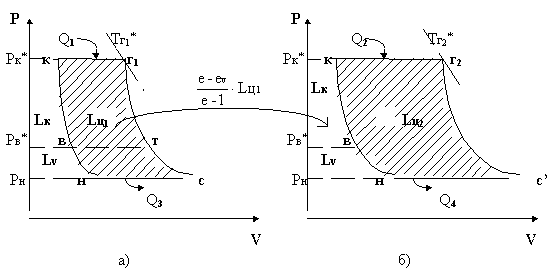

ТРДК имеет два цикла: основной (рис. 2,а) и дополнительный (рис. 2,б), изображенные в p-v координатах, где кривые н-к, г1-с, г2-с▓ - адиабаты.
Рис. 2
Работа основного цикла в ТРДК (рис. 2.а) в общем случае делится на две части:
Работа основного цикла, приходящаяся на 1 кг рабочего тела, определяется соотношением:
, (1)
где -
подогрев газа в основной камере сгорания,
- суммарная
степень сжатия.
Работа дополнительного цикла, приходящаяся на 1 кг воздуха, определяется соотношением:
(2)
где -
подогрев газа в дополнительной камере сгорания.
Суммарная работа обоих циклов (основного и дополнительного) определяется из условия:
,
где Le - суммарная работа циклов, приходящаяся на
1 кг рабочего тела,
G1, G2 - расходы рабочего тела
основного и дополнительного циклов,
откуда
(3)
где m -
степень двухконтурности ТРДК.
Степень двухконтурности m определяется из условия равенства работ компрессора и турбины:
, (4)
где Lк - работа компрессора,
приходящаяся на 1 кг рабочего тела,
Lт - работа турбины, приходящаяся на
1кг рабочего тела.
В развернутом виде выражение (4) может быть представлено как
,
где ;
;
.
Откуда, принимая во внимание, что ет = ек и еv = е/ек, получаем
, (5)
После подстановки (1), (2), (5) в (3) получаем
(6)
или
Таким образом, характер изменения суммарной работы циклов, приходящейся на 1 кг рабочего тела, в идеальном ТРДК определяется, как это видно из полученного соотношения, характером изменения работы основного цикла. Из чего следует:
Для реальных подогревов (например, 1=5,5 и
2=10,5)
увеличение полезной работы ТРДК по отношению к
ТРД, как это следует из полученного для Lemax
cоотношения, составляет более 50%.
С целью количественной оценки предельных возможностей двигателя определим основные удельные параметры идеального ТРДК в условиях старта (Мп=0; Н=0).
Известно [3] , что работа цикла (циклов) ВРД прямой реакции преобразуется в кинетическую энергию реактивной струи, т.е.
, откуда
.
В условиях старта Pудо = Wc или .
Заменяя Le, получаем
(7)
или ,
т.е. удельная тяга идеального ТРДК (Н=0, Мп=0)
отличается от удельной тяги идеального ТРД в раз.
Подставляя в (7) eopt= , определяем оптимальную
удельную тягу в условиях старта
.
Для ср = 1,15 кдж/кг·град и Тн = 288 К, соответственно:
[дан·с/кг]. (8)
Известно [3] , что удельный расход топлива определяется формулой
, (9)
где - суммарный относительный расход
топлива,
Gт1 = G1·qт1 - расход топлива через основную КС,
Gт2 = G2·qт2 - расход топлива через дополнительную КС.
Откуда
или .
Из баланса энергий в основной КС имеем
.
Из баланса энергий в дополнительной КС имеем
.
Тогда . (10)
Подставляя (7) и (10) в (9), получаем
(11)
или ,
т.е. удельный расход топлива в
идеальном ТРДК (Н=0, Мп = 0) отличается от удельного расхода
топлива в идеальном ТРД в раз.
Таким образом, у идеального ТРДК удельная тяга и удельный расход топлива в стартовых условиях изменяются пропорционально.
Подставляя в (11) eopt= , определим
удельный расход топлива, соответствующий
оптимальной удельной тяге в условиях старта:
,
который для определенности назовем
оптимальным удельным расходом топлива. Для ср
= 1,15 кдж/кг·град, Тн = 288 К,
Нu = 429000 кдж/кг·град, г = 0,98, соответственно:
[кг/дан·ч] . (12)

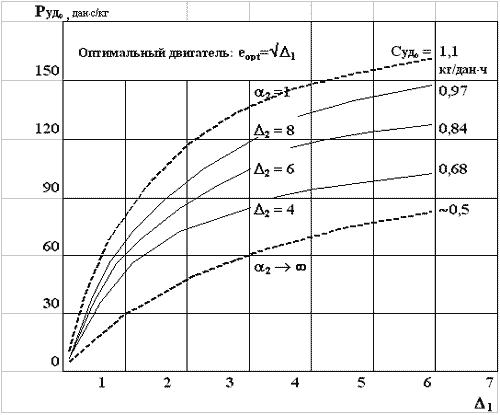

На рис.3 показаны оптимальные удельные
тяги и соответствующие им оптимальные удельные
расходы топлива для различных 1
и
2 в условиях старта.
Рис. 3
Видно, что:
Из баланса энергий в дополнительной КС следует
2= e +
, (13)
где 2 -
коэффициент избытка воздуха в дополнительной
камере сгорания.
C учетом значений известных параметров
2 = e +
,
Откуда, принимая во внимание eopt = , для
2
и
2 = 1 имеем
2min=
;
2max=
.
После подстановки 2min и
2max в (8) и (12) получаем
предельные значения:
[дан·с/кг] ;
[дан·с/кг] ;
[кг/дан·ч] ;
[кг/дан·ч] .
На рис.3 предельные Pудopt и Судopt
соответствуют: 2 = 1 и
2
,
соответственно.
Определенный интерес представляет ТРДК, у
которого отсутствует ограничение по подогреву 2 (так называемый
стехиометрический ТРДК).
Величина подогрева 2 у
стехиометрического ТРДК зависит от
энергетических возможностей топлива, а также
степени сжатия рабочего тела е. Для
идеального ТРДК, работающего на керосине,
.
Суммарная работа циклов идеального стехиометрического ТРДК, приходящаяся на 1кг рабочего тела, определяется как
Оптимальная степень сжатия е*opt стехиометрического ТРДК определяется из условия равенства производной функции Le* по параметру е нулю:
,
На рис. 4 показано изменение
оптимальных степеней сжатия для
стехиометрического и оптимального (eopt = ) ТРДК.
Рис.4
Видно, что стехиометрический ТРДК
имеет более высокие оптимальные степени сжатия
рабочего тела. Это связано с тем, что у ТРД,
имеющих ограничения по температуре газов,
увеличение степени сжатия рабочего тела
сопровождается уменьшением количества теплоты,
подводимой к двигателю, что является одной из
причин появленя Пopt [3] .
Стехиометрический ТРДК имеет одно ограничение:
1, а оптимальный ТРДК два:
1 и
2. В связи с
этим процесс уменьшения количества теплоты,
связанный с увеличением П
, у
стехиометрического двигателя происходит более
медленно, так как
2 в стехиометрическом ТРДК
увеличивается за счет сжатия воздуха, в то время
как в оптимальном ТРДК
2 остается постоянным.

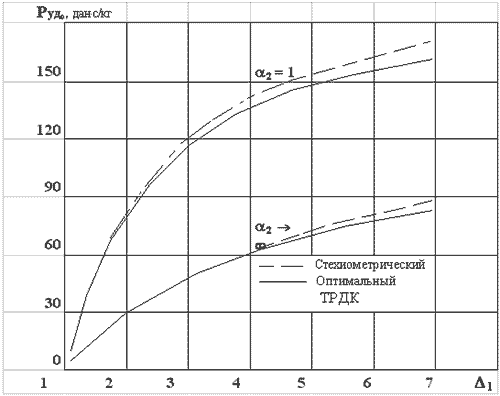

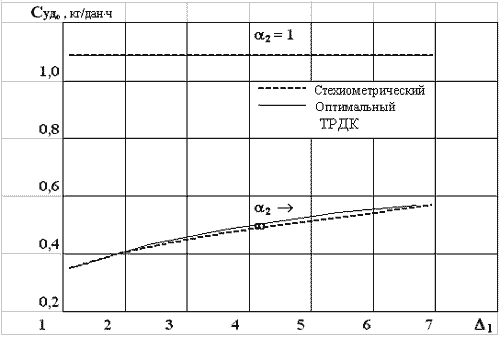

На рис. 5 и 6 показаны диапазоны изменения удельных параметров стехиометрического и оптимального ТРДК в условиях старта. Видно, что выигрыш от использования стехиометрического двигателя хотя и есть, но незначительный: удельный расход топлива практически не меняется, а увеличение удельной тяги находится в пределах 5%. По-видимому, перспективы использования стехиометрического двигателя связаны, главным образом, с применением смешанных топлив, одно из которых обладает повышенными по отношению к керосину энергетическими возможностями. В этом случае преимущества стехиометрического двигателя становятся более очевидными.
Рис.5
Рис.6
Анализ газодинамической схемы ТРДК (рис. 1) и полученные результаты (рис. 3, 5, 6) показывают, что двухкамерные ТРД обладают достаточно высоким газодинамическим совершенством и способны эффективно конкурировать с известными ТРД.

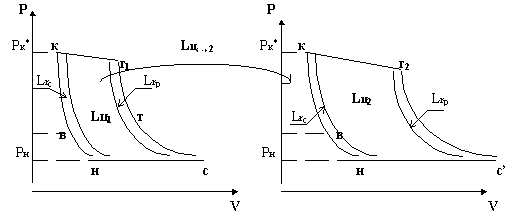

Реальный двухкамерный ТРД. В реальных ТРДК все процессы, происходящие в его элементах, сопровождаются потерями, а перепад давления на турбине меньше степени повышения давления в компрессоре. Кроме того, физические свойства рабочего тела не остаются неизменными как в связи с изменением температуры, так и за счет отличия химического состава продуктов сгорания и воздуха. Действительные циклы ТРДК, изображенные в р-v координатах, показаны на рис. 7 (здесь Lrc Lrp - потери при сжатии и расширении, соответственно).
Рис.7
Точный учет всех условий протекания процессов
в воздушно-реактивных двигателях представляет
собой исключительно трудоемкий процесс. В связи
с этим в теории ВРД принят ряд упрощений,
позволяющих получать вполне приемлемые для
технических расчетов результаты. В частности,
считается неизменным количество рабочего тела,
теплоемкости воздуха и газа считаются
различными, но постоянными, суммарная степень
повышения давления П принимается
равной степени расширения газов, т.е. при
одинаковом начальном и конечном давлениях Рн и Рс*
одинаковыми принимаются максимальные давления Рк*
и Рг*. Наконец, КПД процессов сжатия в
воздухозаборнике и компрессоре и процессов
расширения в турбине и реактивном сопле
характеризуются осредненными величинами
с и
р,
соответственно.
Работа действительного цикла Брайтона определяется по методу, предложенному академиком Стечкиным Б.С. [4] ,
, (14)
где ,
П - суммарная
степень сжатия,
- подогрев газа.
Метод Стечкина Б.С. основан на принятых в теории ВРД допущениях и позволяет достаточно объективно учитывать потери, имеющие место в действительном цикле Брайтона, а также различие в физических свойствах воздуха и продуктов сгорания.
В соответствии с (14) работа основного цикла, приходящаяся на 1 кг рабочего тела, определяется как
, (15)
Работа дополнительного цикла, приходящаяся на 1 кг рабочего тела, определяется как
. (16)
Суммарная работа циклов, приходящаяся на 1 кг рабочего тела, в соответствии с (3) определяется как
. (17)
Коэффициент m, входящий в (17), определяется из условия баланса работ турбины и компрессора:
(18)
Работа турбины в соответствии с уравнением Бернулли определяется как
, (19)
где .
Работа компрессора в соответствии с уравнением Бернулли определяется как
,
где ,
или, учитывая, что Тв* = Тн·еv
, (20)
где .
После подстановки (19) и (20) в (18) получаем
,
где ,
.
Умножив числитель и знаменатель полученного уравнения на ек и выполнив несложные преобразования, получаем
,
где е = еv·eк.
Полагая [3] и
вводя обозначение
, окончательно получаем
(21)
Коэффициент n, назовем его коэффициентом двухкамерности, может быть представлен как
. (22)
В соответствии с (22) коэффициент двухкамерности является конструктивным параметром двигателя, определяемым величинами Пк и Пт. На рис.8 показаны зависимости коэффициента двухкамерности от Пк и Пт.

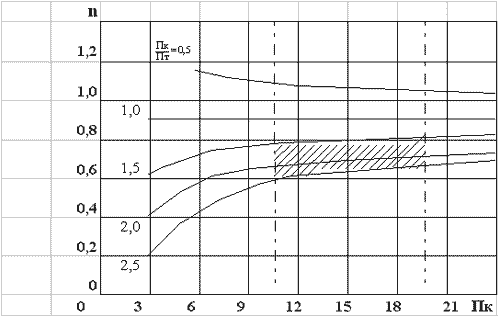

Рис.8
Видно, что для наиболее реальных соотношений
между Пк и Пт коэффициент двухкамерности
находится в пределах 0,6 0,8
(заштрихованная область). Коэффициент
двухкамерности, как это следует из (21), оказывает
непосредственное влияние на распределение
рабочего тела между циклами двигателя.
Минимальное значение коэффициента
двухкамерности, при котором возможно
существование двигателя, определяется условием:
m = 0. Откуда
.
При n = nmin турбина не имеет избыточной мощности, необходимой для сжатия рабочего тела в дополнительном цикле. В этом случае можно говорить о "вырождении" двухкамерного ТРД. Таким образом, условием существования ТРДК является неравенство
. (23)
Подставляя (21) в (17) получаем
(24)
Выясним, какой характер имеет зависимость
суммарной работы реальных циклов ТРДК от П при заданном режиме полета и
постоянстве
1,
2,
с,
р. Le,
как видно из формулы (24), обращается в нуль при еmin
= 1 и еmax =
.
Значение П
opt определяется
из условия
,
т.е.
(25)
Анализ соотношения (25) показывает, что при n = 1 оптимальная суммарная степеннь сжатия ТРДК соответствует оптимальной суммарной степени сжатия ТРД:
;
.
В остальных случаях наблюдается отличие в

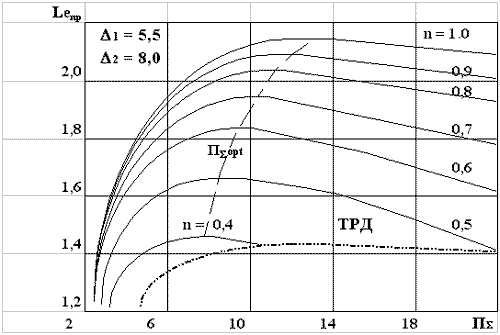

значениях Пopt. На рис. 9
показано изменение Leпр = Le/(cpв·Тн от П
и n при
1 = 5.5 и
2 = 8
.
Рис.9
Видно, что Пopt снижается
при уменьшении n от 1 до 0,4. Данное
обстоятельство объясняется различием работ
основного и дополнительного циклов, вызванное
различием подогревов
1 и
2. Дело в том, что суммарная
работа циклов, как это следует из (3), зависит как
от работы циклов, так и от доли каждого цикла в
суммарной работе (тем в большей степени, чем
больше разница в работах). Таким образом,
максимум суммарной работы будет достигнут тогда,
когда при максимальной доле цикла, имеющего
большую работу, работа каждого из циклов будет
также максимальной. Коэффициент n оказывает
непосредственное влияние (см. 21) на распределение
рабочего тела между циклами. Понижение n
уменьшает долю работы дополнительного цикла, что
при
2 >
1
ведет к снижению суммарной работы. В этом случае
уменьшение П
позволяет повысить
долю работы дополнительного цикла и тем самым
добиться увеличения суммарной работы, но только
до тех пор, пока снижение работы циклов,
вызванное понижением П
, не станет
определяющим. При n
nmin (в
рассматриваемом примере ~ 0,4) доля
работы дополнительного цикла стремится к нулю,
что ведет к "вырождению" двухкамерного
двигателя.

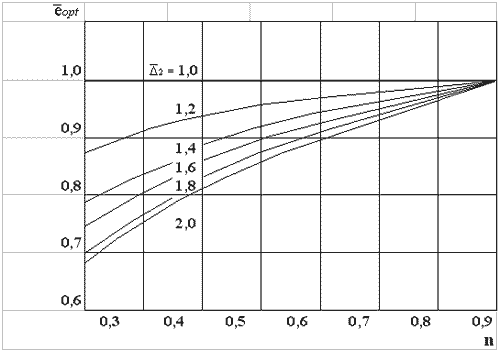

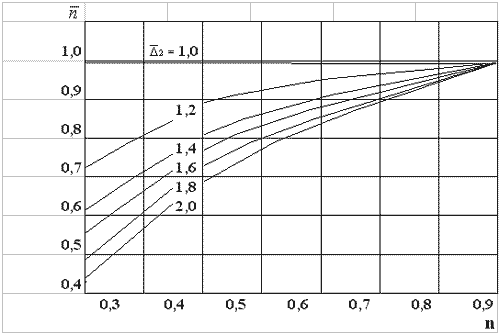

На рис. показана зависимость
относительной оптимальной степени сжатия от n и
относительных подогревов
.
Рис.10
Влияние остальных параметров: 1,
с,
р,
входящих в соотношение (25), как показывает анализ,
несущественно. Таким образом, зависимость
можно
рассматривать как универсальную по отношению к n
и
и
использовать при определении оптимальной
степени сжатия двухкамерных ТРД. В этом случае:
или
. (26)
В формуле (26), по аналогии с ТРД, целесообразно
выполнить замену . Зависимость
представлена на рис.11 и
аппроксимируется формулой
.
Рис.11
После замены в (26) окончательно получаем
;
. (27)
Выражение (27) показывает, что Пopt
ТРДК ниже (на 5
10 %) П
opt ТРД, что объясняется причинами,
указанными выше. Повышение потерь в
действительных циклах приводит к снижению П
opt. Объясняется это, как и в
ТРД, тем, что при заданной величине подогрева с
ростом П
уменьшается количество
подводимого с топливом тепла, а абсолютная
величина потерь сохраняется. При этом все
большая часть тепла тратится на компенсацию
указанных потерь. Если
1 увеличивается,
то П
opt возрастает, так
как растет количество подводимого тепла, а доля
потерь, соответственно, уменьшается.
Следует отметить, что соотношение (27) получено
нами из условия постоянства температуры газа в
дополнительной камере сгорания. В том случае,
если в качестве ограничения выступает не
температура газа, а теплотворная способность
топлива (стехиометрический двигатель), то
подогрев 2 зависит от П
и, соответственно, П
opt
будет несколько выше значения, определяемого
формулой (27). Однако, как показывают расчеты,
характер изменения суммарной работы циклов в
области максимальных значений весьма пологий
(рис. 9) и соотношение (27) можно считать практически
оптимальным и для этого случая, тем более, что с
целью уменьшения удельной массы двигателя
целесообразно несколько понижать П
по отношению к П
opt.
Эффективный КПД двигателя определяется как
отношение суммарной работы циклов к подведенной
теплоте: .
Количество теплоты Q, приходящееся на 1 кг
рабочего тела, определяется как
, (28)
где Q1и Q2 - количество теплоты,
подведенное к 1 кг рабочего тела в основном и
дополнительном циклах, соответственно. Имея
ввиду, что ,
после подстановки (21) в (28) получаем
.
После подстановки Q и Le в формулу для
определения эффективного КПД получаем , т.е
е
ц1.
Основной цикл является действительным циклом
Брайтона, для которого закономерности изменения
КПД от П и величины потерь в
процессах расширения и сжатия известны [3] , а
экономическая степень повышения давления
определяется как
Оптимальные
значения Пэк, найденные по
этой формуле, всегда больше, чем П
opt
(см. 27). Это следует из анализа выражения КПД. При
увеличении П
величина
подведенной теплоты Q непрерывно уменьшается
вследствие уменьшения разницы температур Тг1*-Тк*
(
1 = const) и Тг2*-Тк*
(
2 = const), а суммарная работа циклов
имеет максимум.
Выводы:
Список литературы
Сведения об авторе
Письменный Владимир Леонидович, доцент кафедры испытаний авиационной техники филиала ⌠Взлет■ Московского государственного авиационного института (технического университета), к.т.н.
